鞋包头PC料成型后性能是怎么样的？

在机械行业，如矿山、建筑、冶金等，所穿着的安全鞋须有保护脚趾的作用，这是因为在工作环境中，作业人员的脚趾会被冲击物击伤或挤压的情况较为常见，鞋头对足部的保护起着至关重要的作用，其所用的材料和结构都决定了该类产品的安全性能是否可以达到标准要求，能否真正保护作业人员的脚趾等。

强盈安全鞋材致力于“产品即人品”--客户负责的核心价值观，为客户提供优质的产品和服务的发展理念，在鞋包头PC料的选用上也是非常的严格，选用的鞋包头PC料即使进行加工成型后性能也是非常优越的。

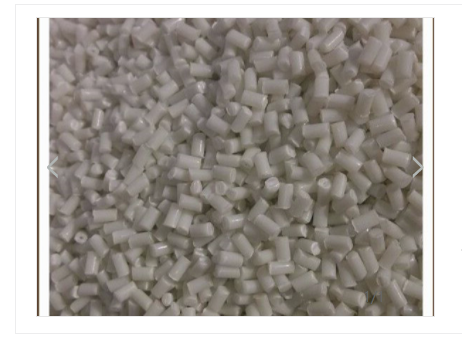

1、无定形料，热稳定性好，成形温度范围宽，超过330度才呈现严重分解，分解时产生无毒，无腐蚀性气体，但流动性差。流动性对温度变化敏感，冷却速度快。

2、吸湿性小，但对水敏感，故加工前必须干燥处理，否则会出现“银丝”，气泡和强度显著下降。

成型收缩率小，易发生熔融开裂，产生应力集中，故成型时应严格控制成型条件，成型后塑件宜退火处理。

4、熔融温度高，粘度高，对剪切作用不敏感，对大于200克的塑件，应采用螺杆式注射机，喷嘴应加热，宜用开畅式延伸式喷嘴，注塑速度中高速。

5、冷却速度快，模具浇注系统应以粗、短为原则，宜设冷料穴，浇口宜取大，如：直接浇口，圆盘浇口或扇形浇口等，但应防止内应力增大，必要时可采用调整式浇口。模具宜加热，应选用耐磨钢。

6、料温对塑件质量影响较大，料温过低会造成缺料，表面无光泽，银丝紊乱，料温过高易溢边，出现银丝暗条，塑件变色起泡。

7、模温对塑件质量影响磊，模温低时收缩率，伸长率，抗冲击强度大，抗弯，抗压，抗张强度低。模温超过120度时，塑件冷却慢，易变形粘模，脱模困难，成型周期长。料温230-320度，模温80-110度，注射压力为(560-1400kgf.lb/cm2)。

曾有人说，挑选试鞋的过程，也如挑选另一半，如果不合适，就不可能走得更长远，一双好的安全鞋，必须配备好的安全鞋材配件，才能走得更好，更安全，鞋包头PC料所制造的成品塑头防砸、耐高低温、耐苯类溶剂塑钢包头，质量轻，可达欧洲、加拿大、日本等多国标准，属于性能一直都很稳定的产品呢!
